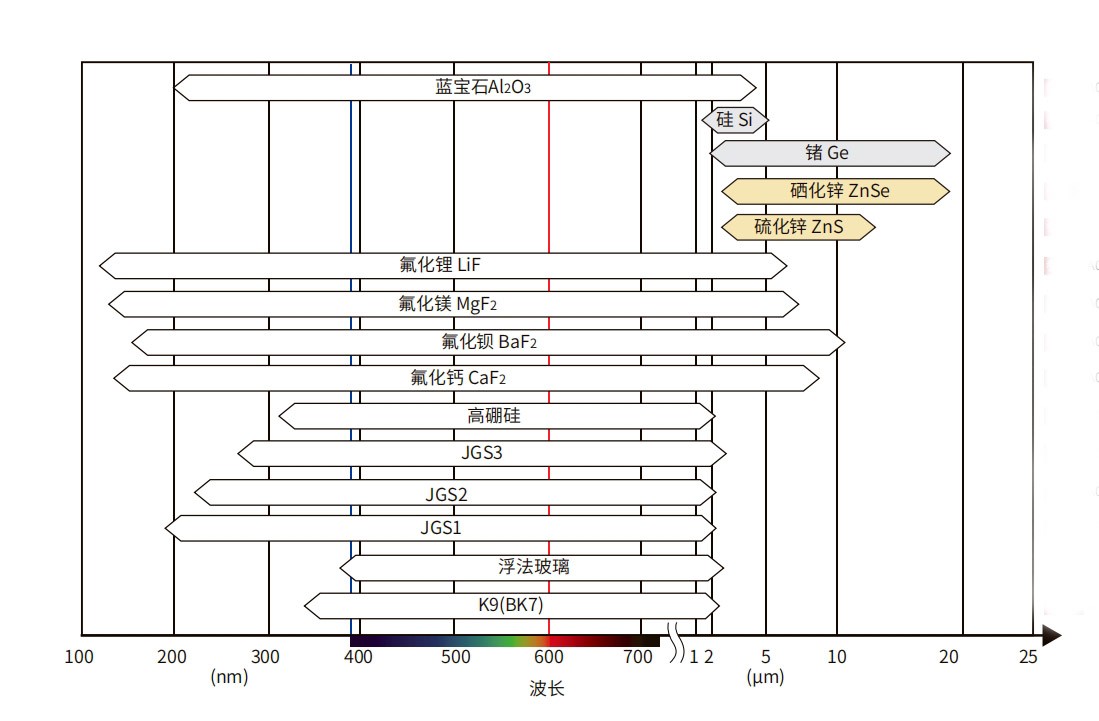

各光学窗口材料光学优缺点分析

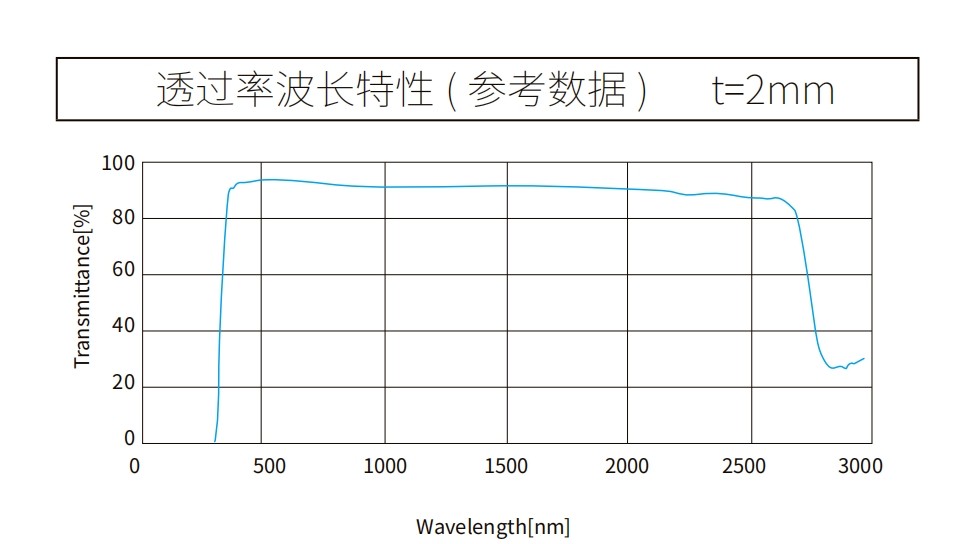

（K9(BK7) 窗玻璃趋势图图）
（超白有机玻璃申请这类卡种曲线提额图）

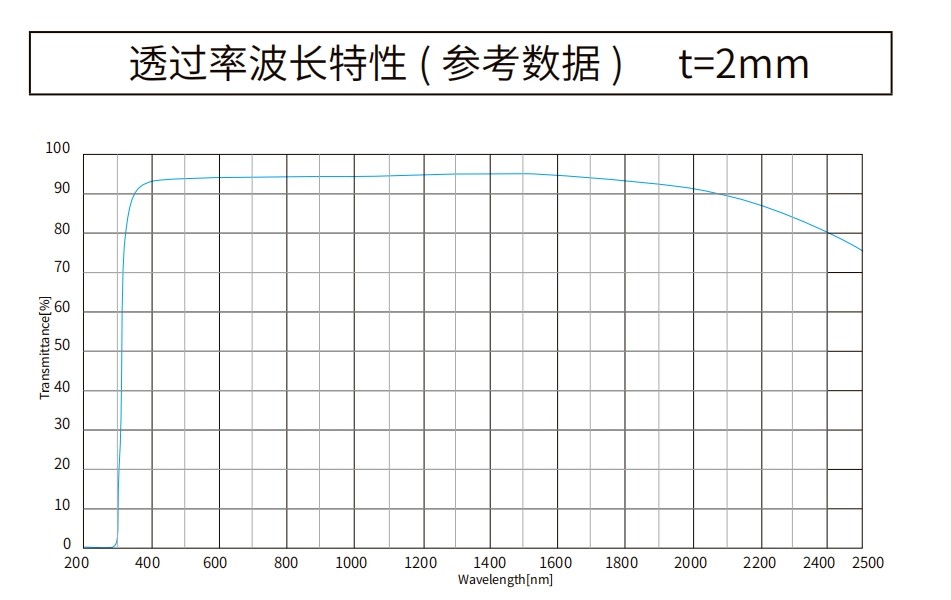

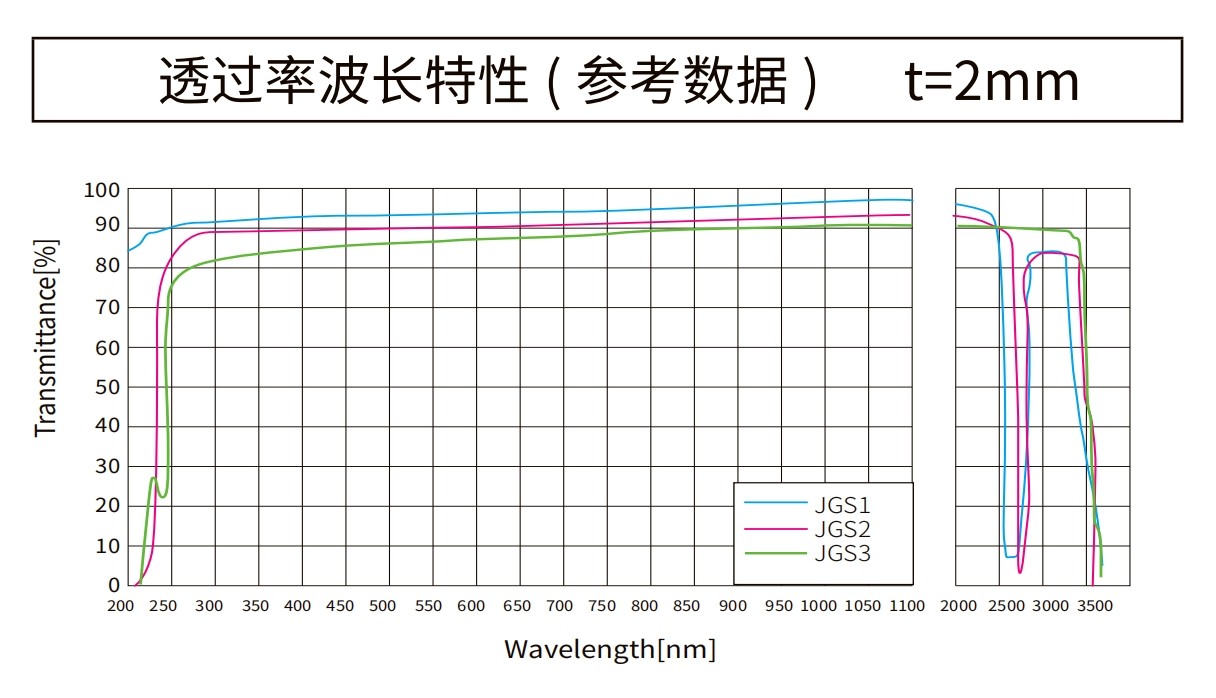

（石英晶体波璃弧线图）
高硼硅：硼硅玻璃是利用玻璃在高温状态下导电的特性，通过在玻璃内部加热来实现玻璃熔化，经先进生产工艺加工而成。常用来作高温环境使用的窗口。高硼硅波璃曲线在紫外区起始端（<300nm）透射率很低，在~320nm附近急剧上升至可见光区，可见光区（400-700nm）保持高而平坦（>90%），近红外区（700-2500nm）缓慢下降，在~2800nm (2.8μm) 出现第一个强吸收谷（O-H吸收），在~4300nm (4.3μm) 出现最深最强的吸收谷（Si-O/B-O伸缩振动吸收），在~9300nm (9.3μm) 附近出现另一个强吸收谷（Si-O弯曲振动），吸收谷之间的透射率较低。

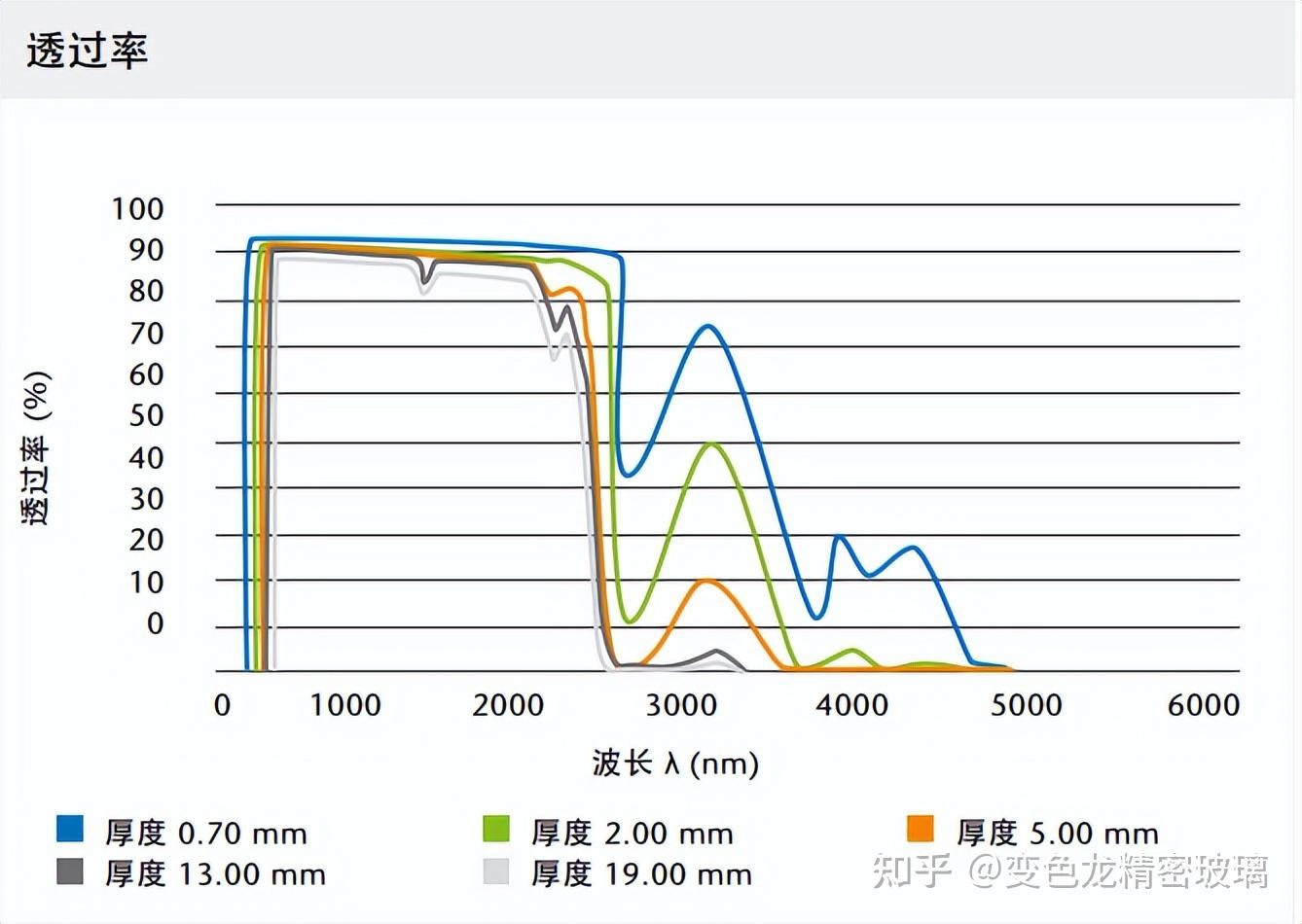

（高硼硅光波长的曲线）

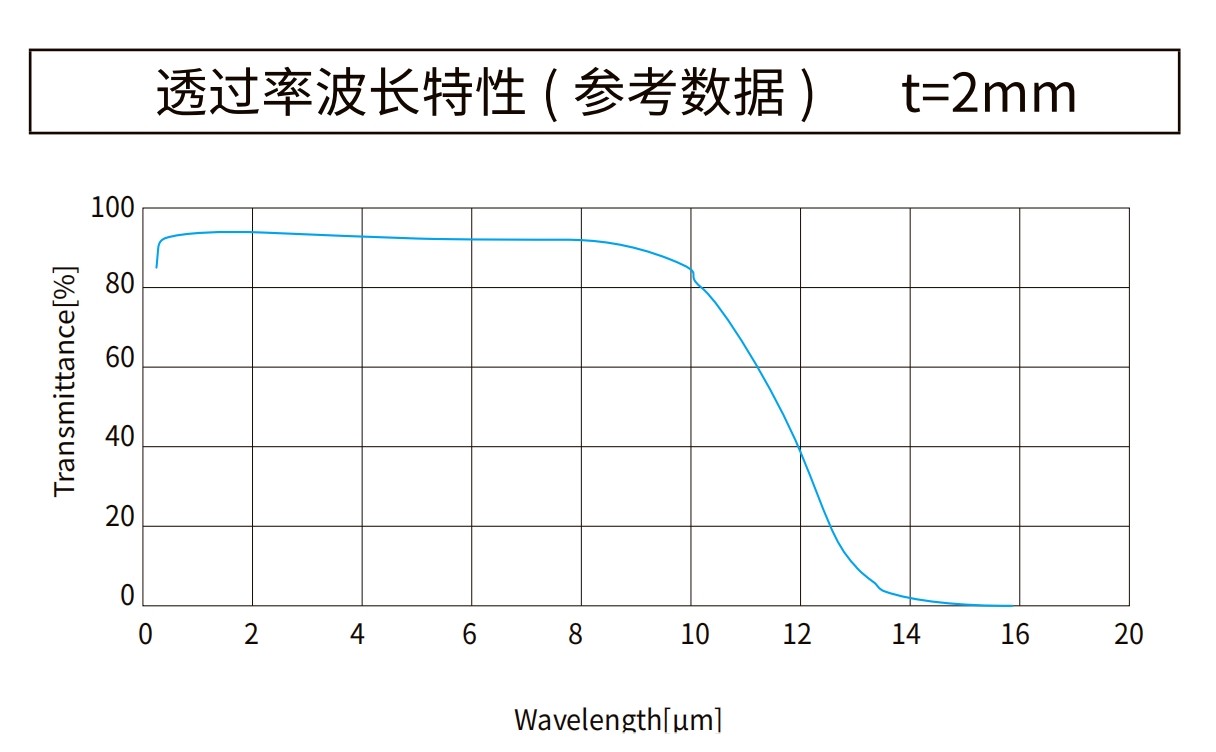

（氟化钙吸光度弧线）
BaF₂氟化钡：氟化钡晶状体(BaF,)兼有不错的光电器件通过功能参数,在 0.15um-14.5um的光谱分析使用范围内，也可以作为紫外光和红外光电器件窗口化。也,又兼有优秀的忽明忽暗功能参数，变成了较高能物理学性与核物理学性、核分子生物学等研究方向中比较重要的晶状体用料。

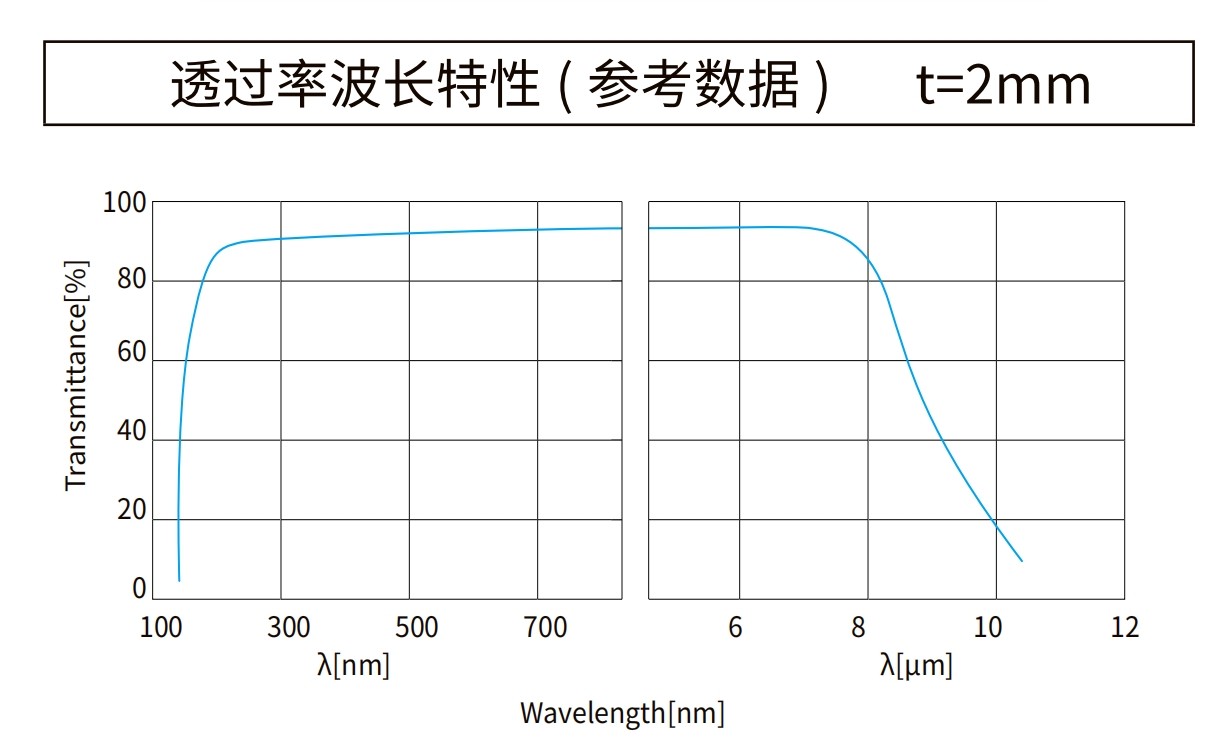

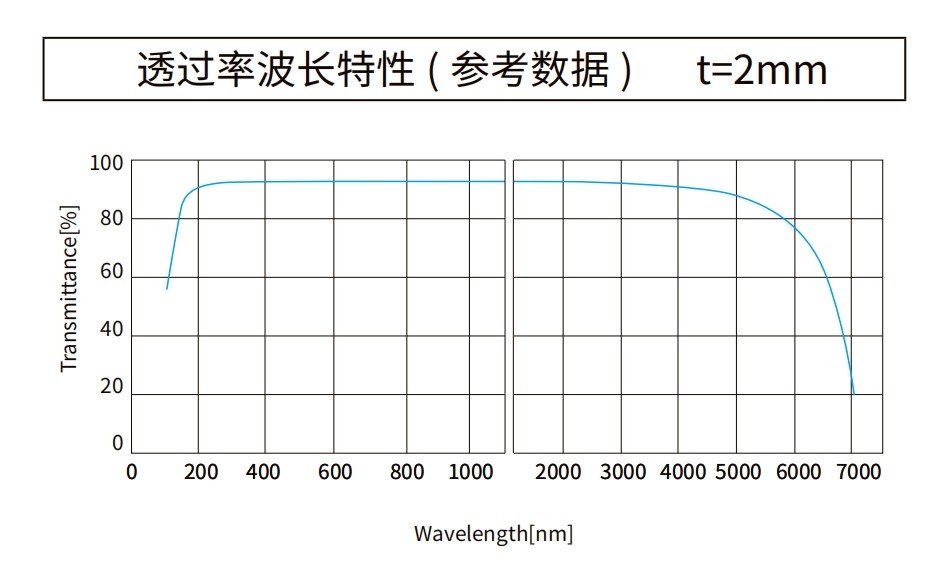

（氟化锂等值线图）
Zns 混炼锌：混炼锌 (ZnS)是应用在远红外k线是一种比较重要的磁学品体,可实现高速 热压熔融。物理化学物质气相色谱仪积累混炼锌的透光范围内为1um-14um，高透光率，低溶解。多光谱分析级顺利通过热等压力技术改良了中红外、探及光的反射光率，混炼锌的原原料发挥着一段的抗激光器效果，还发挥着很的强的抗自然环境效果。在物理化学物质本质上是惰性的原原料，存在非吸湿性性因此纯性好，认识论上很的紧密且不易实现机处理。

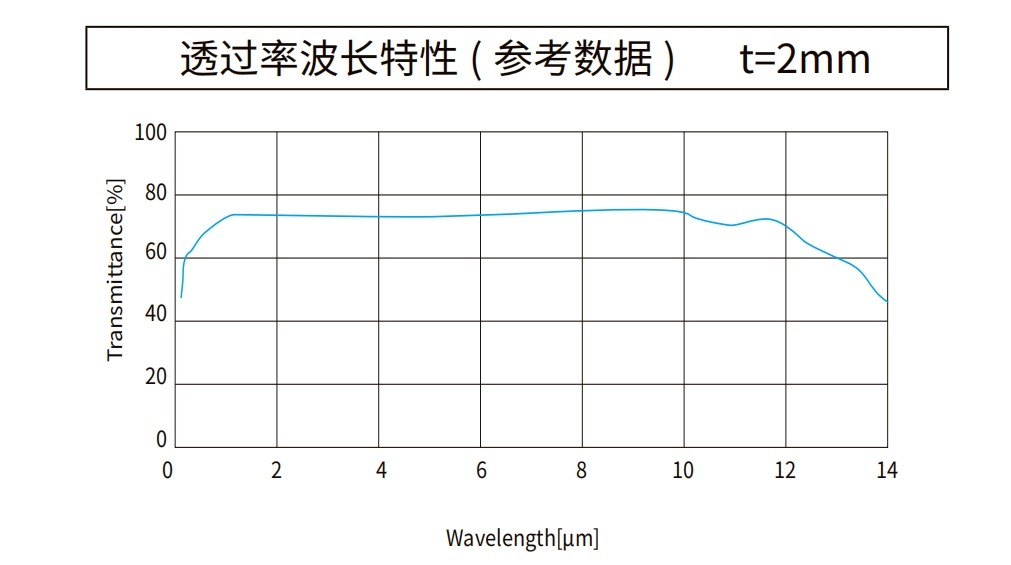

（塑炼锌申请这类卡种曲线提额图）
Znse硒化锌：硒化锌 (ZnSe)是一种黄色透明的多品材料，因其在 10.6um 波段处具有极低的吸收系数而成为大功率的二氧化碳激光器首选光学材料。由于其优异的光学性能而被广泛用作高清晰前视红外系统窗口、透镜和棱镜。此外在其整个透光波段范围内，也是在不同光学系统中普遍使用的材料。

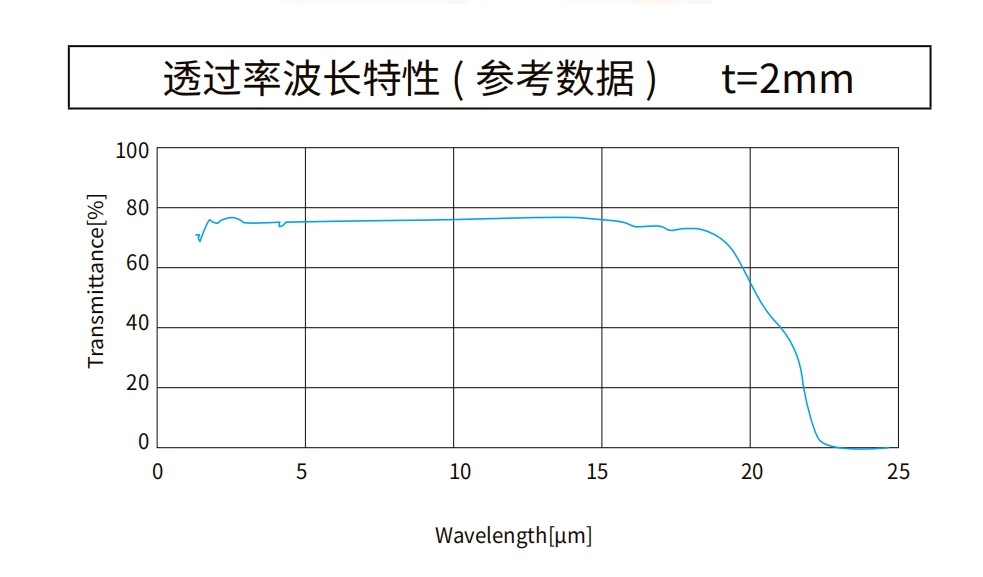

（硒化锌折线图）
Ge锗片：作为半导体的锗晶体在 2um-14um 波段有极好的透过性能，可以用作为中远红外线的光学元件使用。由于 1.5um 以下的波长不能透过，还可以作为红外线透过滤光片使用。也可作为各种实验用的的锗基板使用，锗窗口有金属光泽，可见光被反射及吸收，但不透过。锗窗口由于表面存在反射损失，所以透过率约为 42%左右，经过镀膜后可显著提高透过率。现时段.下锗作某一國家从紧监督控制的一项的原材料，其价钱也在正在逐步飙升，且进口商和里面的使用开始需经核审！

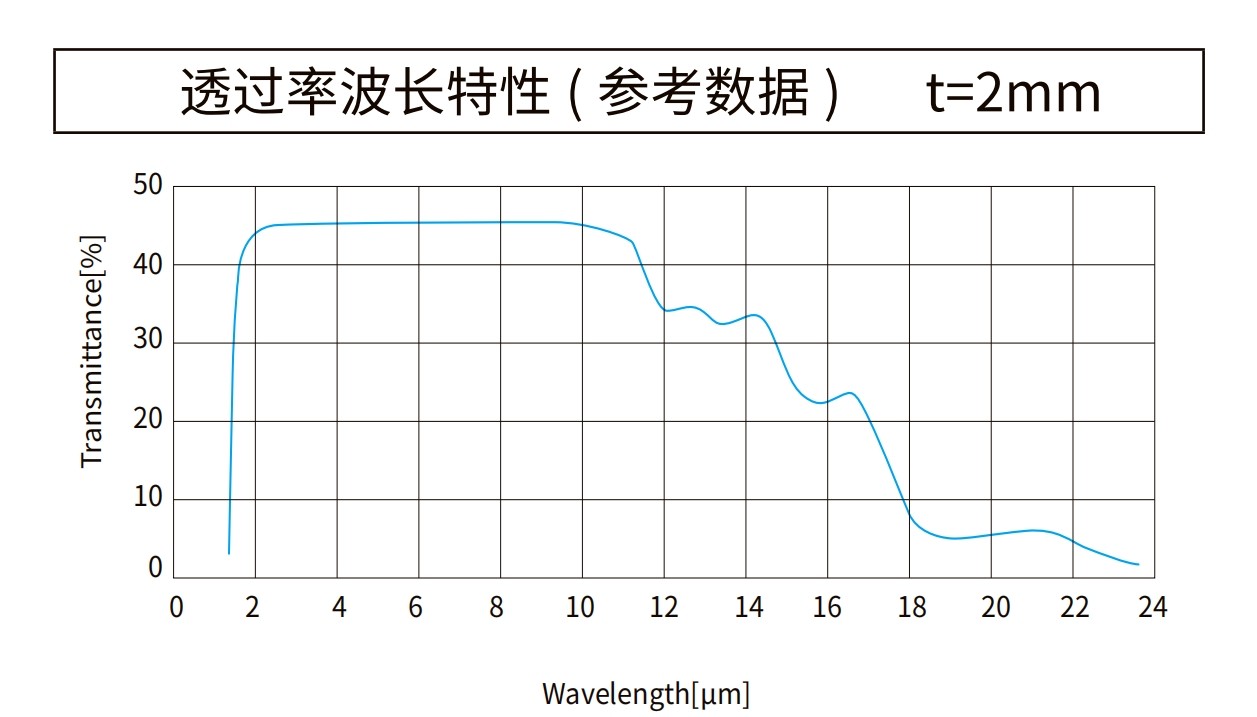

（锗身材数据图表）

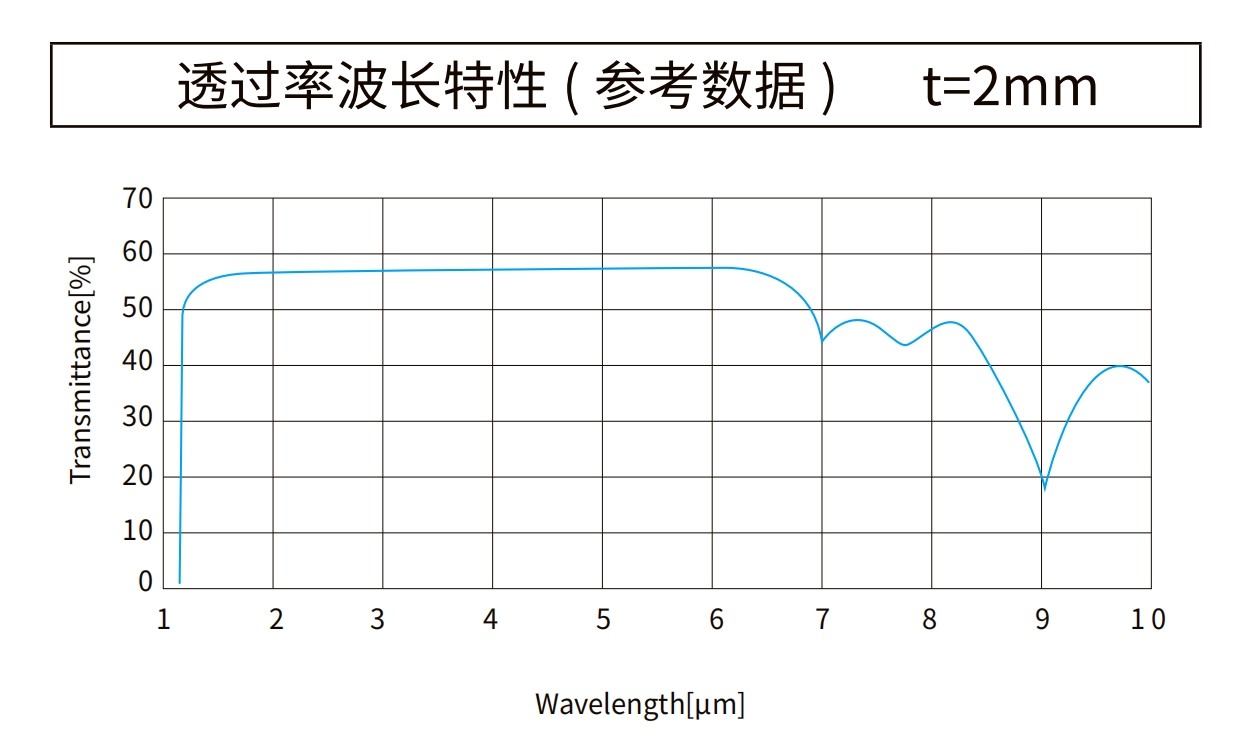

（硅曲线图）

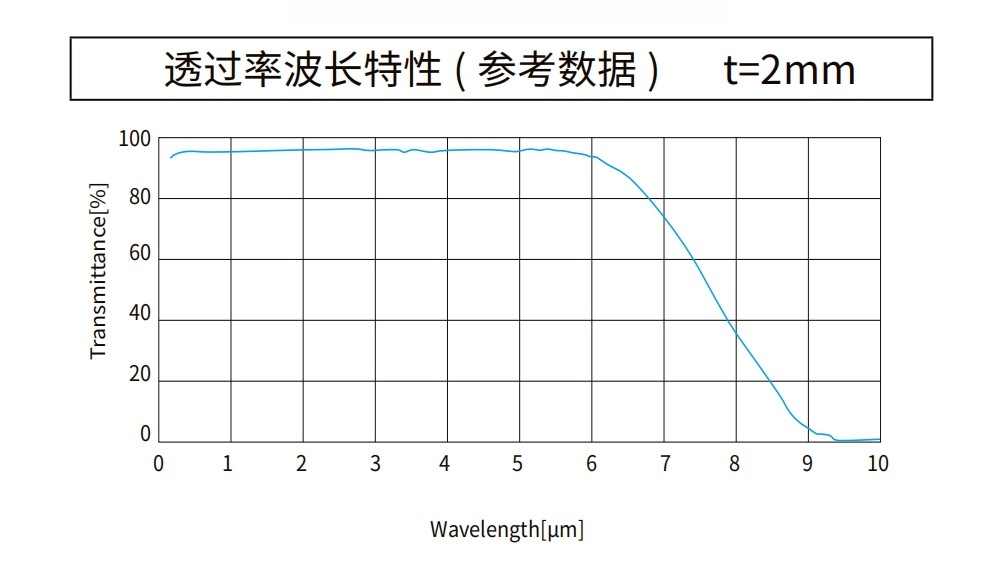

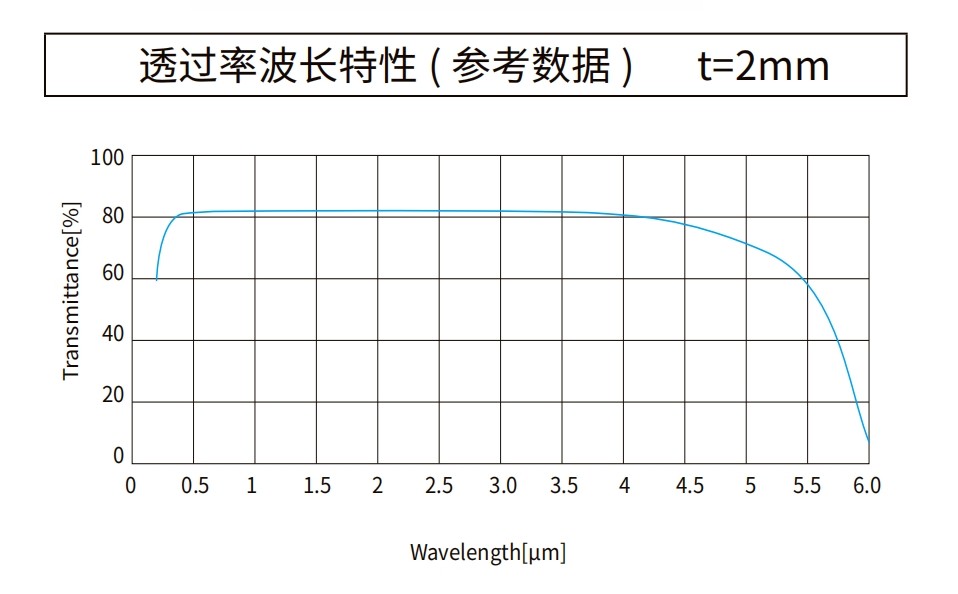

（蓝宝石曲线图）
