柱⾯镜

2024-05-14 林树鑫

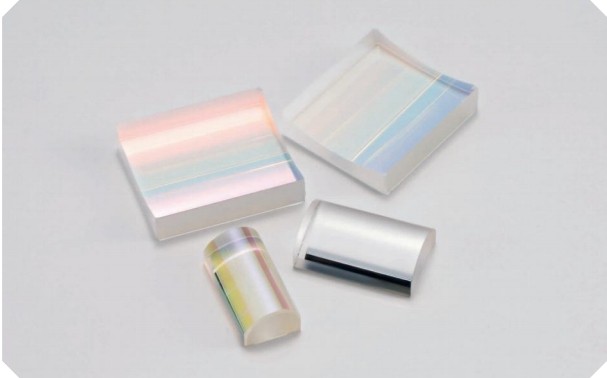

柱面镜是一种非球面透镜，相比球面镜，在横轴上有弧度，而纵轴则没有弧度。它可以有效减小球差和色差，并具有一维放大功能。柱面镜主要分为平凸柱面透镜、平凹柱面透镜、双凸柱面透镜、双凹柱面透镜、弯月柱面镜、柱交柱面镜和异形类柱面透镜。

产品介绍

柱⾯镜是⼀维放⼤应⽤的比较好选择。球透镜对⼊射光在 3个⽅上移的作⽤是相交的⽽柱⾯镜对⼊射光只能有⼀个 ⽅上移的作⽤。一般的应⽤是⽤⼀对柱透镜完成膨胀光 束的医美。⼀对正柱⾯镜可⽤于准直和圆圈化皮秒激光⼆ 极管的输出精度。另⼀个或者的应⽤是⽤单一柱透镜将收敛 的光柱专注点到监测器阵列上。想要最⼩化球差，当把光柱 专注点成⼀条线时先将准直LED黑与白从透镜的曲⾯⼊射，⽽要 把线LED黑与白准直时先让线LED黑与白从透镜的平⾯⼊射。

产品参数

原材料	K9、B270、JGS2
焦距范围（f’）	±2%@10.6 μnm
尺⼨公差	+0/-0.2m
中⼼宽度公差	±0.1mm
中⼼偏	3′
光圈	3
部分区域光圈	0.5
表⾯光滑整洁度	60-40
通光外径	>90%
镀膜等等	400-700nm AR膜

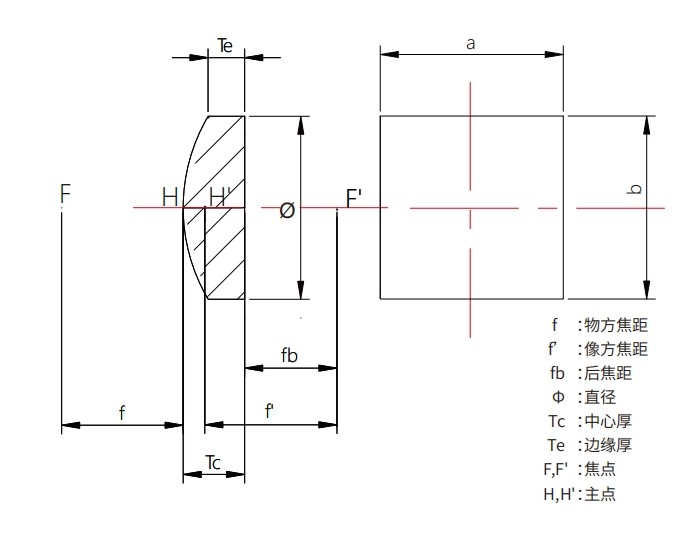

节构图

常规型号

尺⼨（mm）

像⽅镜头焦距（mm）

后焦距范围（mm）

中⼼重量（mm）

边部尺寸(mm)

曲率回转半径（mm）

12.5*25.0	12.5	10.37	3.8	1.55	9.81
12.5*25.0	15.0	13.21	3.2	1.40	11.77
12.5*25.0	20.0	17.63	3.6	1.50	10.34
12.5*25.0	25.0	23.02	3.0	1.39	12.92
12.5*25.0	50.0	48.68	2.0	1.23	25.84
12.5*25.0	75.0	73.68	2.0	1.49	38.76
12.5*25.0	100.0	98.66	2.0	1.62	51.68
12.5*25.0	150.0	148.68	2.0	1.75	77.52
